电蚊拍高频变压电路设计要点与安全防护标准解析
电蚊拍的高频变压电路，是整个产品最核心的硬件单元。它承担着将3.7V直流低压升压至2000V以上的关键任务，直接决定了灭杀效率和产品的安全性。很多厂家在宣传时只谈网面密度或电池容量，却很少真正去深究高频变压器的绕制工艺与谐振拓扑——恰恰是这些看不见的细节，决定了电蚊拍在潮湿环境下的稳定性，也决定了它能否在连续工作数分钟后依然保持输出波形不畸变。
一、高频变压电路的关键设计参数

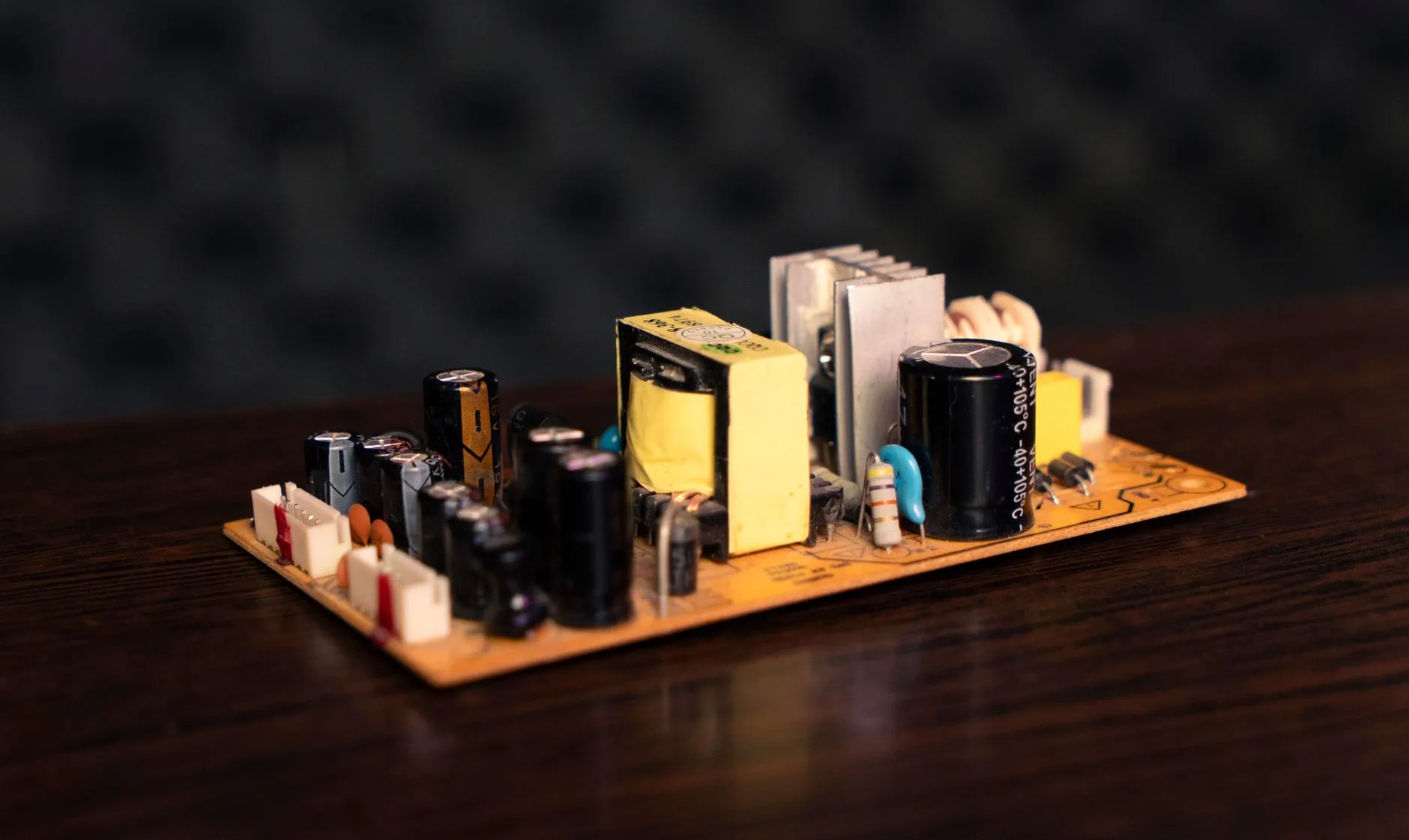

我们实测过市面上主流电蚊拍方案，发现多数产品采用Royer自激振荡或单端反激拓扑，工作频率集中在20kHz~40kHz之间。设计要点在于：初级绕组匝数控制在8~12匝，次级绕组匝数需达到180~220匝，配合磁芯截面积0.15cm²左右的EE13或EE16型铁氧体，才能实现约500倍的升压比。同时，反馈绕组必须精确绕制在初级侧，否则容易产生振铃效应，导致MOS管温升过快。
另外，输出端的倍压整流电路通常采用三到四级半波倍压，每级电容耐压需在1kV以上，且ESR值要低。这里要注意的是，电容容值并非越大越好——过大的容值会拉低放电瞬间的峰值电流，反而削弱对蚊虫的击穿效果。我们建议单级电容取220pF~470pF，耐压2kV，采用CBB薄膜电容材质。
安全防护标准与实操误区
国标GB 4706.76-2008对电蚊拍有明确的爬电距离要求：初级电路与可触及金属网之间至少保持6.3mm以上，次级高压走线也应避免直角转弯，防止尖端放电。有些小厂为了压缩成本，将PCB板厚减薄至1.0mm以下，这在潮湿环境下很容易发生拉弧短路。我们建议至少采用1.6mm厚度的FR-4板材，并且在高压区域开槽，增加物理隔离。
从防护策略来看，双保险设计值得推广：一是输出端并联一个10MΩ泄放电阻，确保断电后网面电压在1秒内降至36V以下；二是在变压器初级串联PTC热敏电阻，当输出短路或人体误触时，电流突变会引起PTC阻值迅速升高，从而限制能量输出。这种方案比单纯依赖保险丝响应更快，且可自恢复。
常见故障与调试建议
- 输出电压不足：优先检查反馈绕组相位是否接反，其次是磁芯是否留有气隙——无气隙会导致饱和电流过小。
- 空载电流偏大：观察振荡波形是否出现间歇停顿，这通常是倍压电容漏电流过大，更换为低损耗的CBB电容即可。
- 网面打火但灭杀无力：问题往往出在电击网间距上，建议间距控制在2.5mm~3mm，过窄会频繁放电，过宽则无法形成有效电场。
此外，很多工程师忽略了环境湿度对高压电路的影响。在相对湿度超过85%的环境下，建议将工作频率适当下调至25kHz左右，以减少绝缘表面的漏电流积累。这一点在南方梅雨季尤为重要，也是我们在配合客户开发灭蚊灯、驱蚊器产品线时反复验证过的经验。
除了电蚊拍，公司近年在灭蚊灯和驱蚊器的电路方案上也采用了同源的高压谐振技术，只是将输出电压调整至1200V左右，并增加了紫外光诱捕的独立供电模块。至于蚊香液和电热蚊香片的加热电路，虽然电压低，但恒温控制精度要求更高，需要PWM配合NTC热敏电阻实现±3℃的温控范围。这些衍生产品与电蚊拍在EMC设计上有很多共性，比如共模电感选型和Y电容的接地策略。
最后提醒一点：生产端的耐压测试不能省。每台电蚊拍出厂前应进行3750V交流耐压测试，持续时间至少60秒，漏电流阈值设为0.5mA。这条线我们坚持了七年，返修率控制在0.3%以内——安全不是成本，而是底线。
